막여과 시스템
침지형 분리막 (EG-MBR System)
MBR(Membrance Bio Reactor) 공정은 미생물의 침강성에 의존하는 기존 생물학적 공정의 단점을 개선하여 생물반응조에 중공사막을 침지하여 미생물과 처리수를 고액분리함으로써 완벽하고 안정적인 처리수질을 획득할 수 있는 Compact하고 Simple한 처리공법
특징
- 높은 막충진율로 설치면적이 Compact함
- 탁월한 처리수질 및 저렴한 설치비로 신설 중수처리시설에 적합
- 진보된 세정기술 및 운전노하우로 안정적인 투과수량 보장
- 순수 국산기술 및 저렴한 모듈단가로 경쟁력 우월함

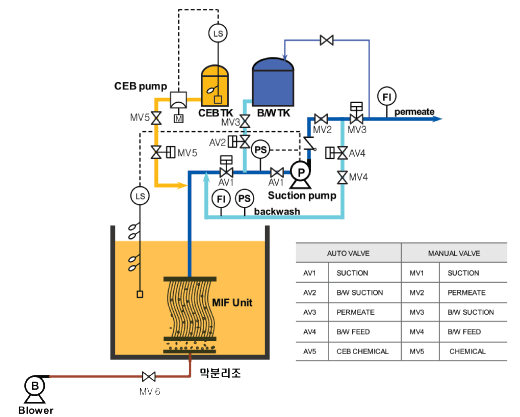

구성도

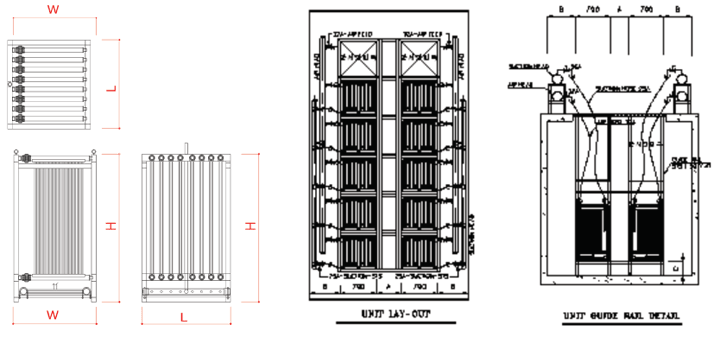

EG-MBR SYSTEM unit
| 용량 (㎥/day) |
MODEL 모델 |
FRAME 크기 |
MEMBRANE 재질 |
MODULE 규격 |
Q'TY 수량(EA) |
AREA 면적(㎡) |
|---|---|---|---|---|---|---|
| 10 | MIF-10 | 760W x 430L x 1250H | PVDF | 530 x 1010 | 4 | 50 |
| 15 | MIF-15 | 760W x 510L x 1250H | PVDF | 530 x 1010 | 5 | 62.5 |
| 20 | MIF-20 | 760W x 760L x 1250H | PVDF | 530 x 1010 | 7 | 87.5 |
| 25 | MIF-25 | 760W x 760L x 1250H | PVDF | 530 x 1010 | 8 | 100 |
| 30 | MIF-30 | 760W x 910L x 1250H | PVDF | 530 x 1010 | 10 | 125 |
| 40 | MIF-40 | 760W x 1250L x 1250H | PVDF | 530 x 1010 | 14 | 175 |
| 50 | MIF-50 | 760W x 1450L x 1250H | PVDF | 530 x 1010 | 16 | 200 |

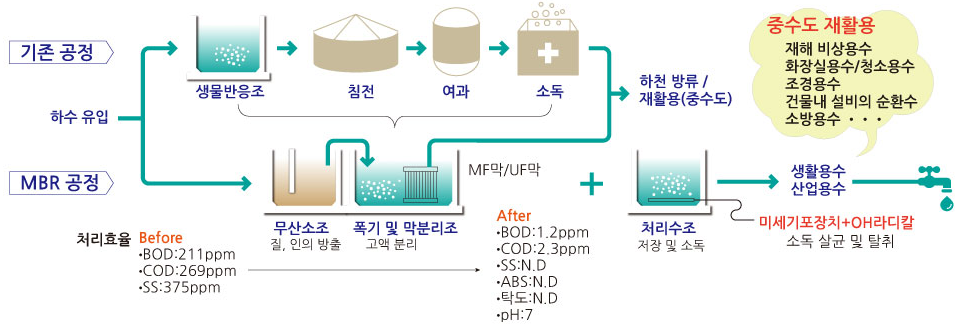

공정
- 미세스크린 : 원수중의 이물질 제거 → 부하감소 및 중공사막 엉킴방지
- 무산소조 : 탈질 및 인의 방출 → 무산소 및 혐기조건형성에 의한 탈질 탈인
- 폭기 및 분리조 : 고농도 미생물 유지 및 고액분리 → 미생물에 의한 유기물 분해 및 막분리
- 중공사막 : 슬러지와 처리수의 고액분리 → 부유물질 완전제거
- 처리수조 : 처리수의 저장, 염소소독 → 재이용(중수도
적용분야
- 기존 오폐수처리장의 성능개선
- 신설 오폐수 처리장의 고도처리 및 중수 재이용
- 재래식 오폐수처리공정의 대체공법
- 분뇨 및 축산폐수의 고도처리
