악취/미세먼지 처리시설

EG-EPAC 악취 저감 시스템

특징

01친환경 시스템
2차 오염물질이 발생하지 않아 재처리 과정이 불필요
02넓은 적용범위
고농도에서 저농도까지 복합악취의 처리가 가능
03간편한 운전
조작 및 운전이 간단하고 설치 후 별도의 관리가 필요없음
04뛰어난 경제성
최소의 전기만으로 작동하므로 유지비가 매우 저렴
05자유로운 설계
소형에서 대형 플랜트까지 제작, 현장 상황에 따른 맞춤 설계

장치의 기본원리

정전력을 이용하여 분진 및 미스트의 입자들을 코로나 방전에 의해 하전시켜 집진전극 표면으로 이동, 악취 및 분진을 포집하는 장치
  • 분진입자
  • 이온화 영역(가스이온)
  • 음이온
  • 양이온
장치기본원리 흐름도
  • 정류기
  • 이온화 방전부
  • 집진 탈취부
  • 촉매탈취부
  • 고전압의 코로나 방전을 이용한 집진
  • 0.01um 오염입자를 90~99% 제거
  • 악취유발 분진 제거
  • 1차 탈취
전기적 인력 = 중력의 300배
  • 나노촉매물질을 함유한 활성카본
  • 복합악취및 VOCs등 유해가스제거
  • 2차 탈취

시스템 장점

  • 복합악취제거
  • VOCs제거
    (유해화학물질)
  • 환경호르몬 성분제거
    (다이옥신 제거)
  • 처리효율

    탈취집진장치 중 가장 우수한 효율 : 99%이상

  • 공기압

    압력손실이 거의 없어 팬 동력비 절감 및 온도변화 없음

  • 유지비용

    운전, 유지비용 적어 대용량, 고성능으로 사용유리

  • 공간효율

    적은 설치 면적으로 공간 효율 극대화

  • 내구성

    핵심부품의 반영구적 내구성

  • 보수관리

    간결한 시스템으로 관리 수월

  • 2차 오염

    2차 오염물질의 발생 전혀 없음

  • 집진입경

    0.01um 크기의 입자도 포집

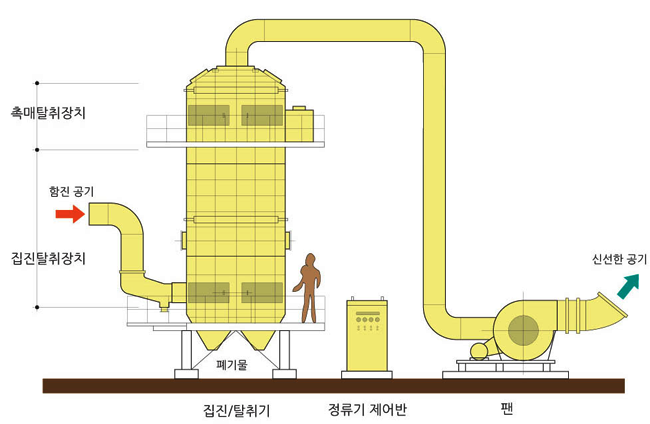

시스템 기본구성도

시스템 기본구성도

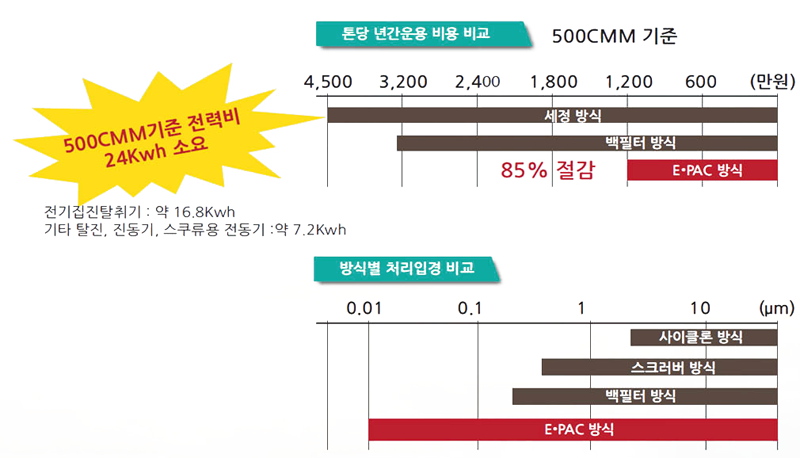

운전비용 비고

운전비용

악취저감 방식의 비교

종류 방식 장점 단점 효율
세정식(Scrubber)

세정식

약액분사
  • 간단한 설비, 저가의 설비비
  • 가스, 입자성물질 제거
  • 화학공장등 고온가스에 적합
  • 효율이 낮음
  • 설비의 부식, 침식 문제
  • 2차 오염(화학폐수)
  • 사후 지속적 유지관리 요구
60~70%
연소법(RTO)

RTO

축열식 소각
  • 고성능 발휘
  • 다양한 호합물에 적용
  • 높은 효율
  • 설비가 크고 복잡
  • 고가의 설비비용
  • 운전비용 고가
  • 유지관리 어려움
  • 다이옥신 발생
90~99%
E.C.O
EㆍPAC SYSTEM

E.C.O

코로나방전 촉매방식
  • 높은 탈취 효율성
  • 낮은 에너지 소모
  • 저비용으로 유지,관리
  • 압력손실 거의없음
  • 초기 설비비용 소요
90~99%

첨착 활성탄의 흡착

활성탄에 별도의 첨착물질(촉매제)을 첨하개 특정가스와 특정오염물질만을 흡착, 제거하는 최적화한 탈취 방법
사료공장 배기의 주요 악취물질
황하수소, 암모니아, 탄화수소류, 알데히드류, 아세테이트, 알코올, 아민류, 황화합물의 각종 VOCs(휘발성유기화합물) 및 복합악취등

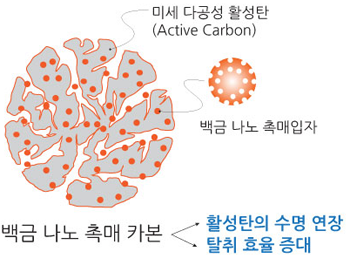

백금 나노 촉매카본 : 활성타의 수명연장,탈취 효율증대

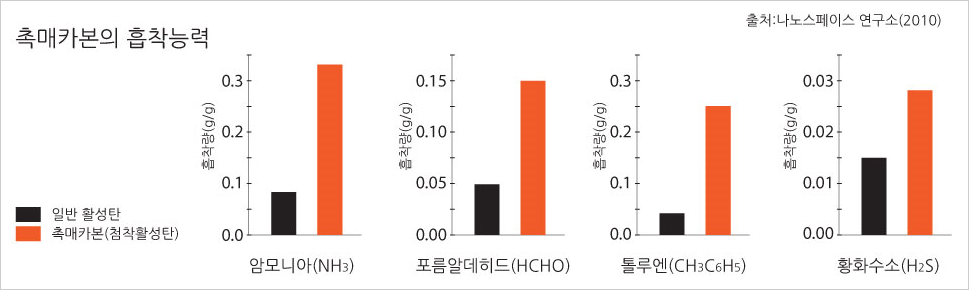

촉매카본의 흡착능력

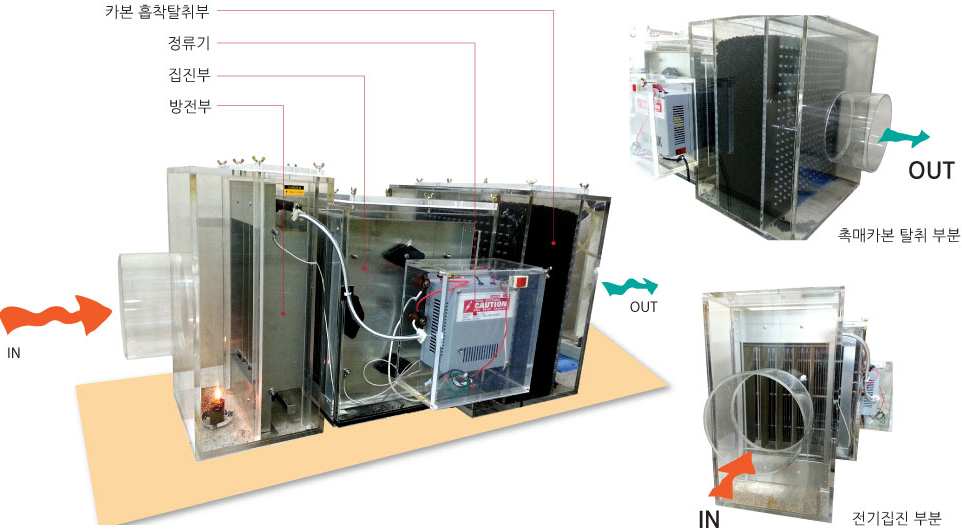

PILOT Test 장치1

PILOT Test 장치1

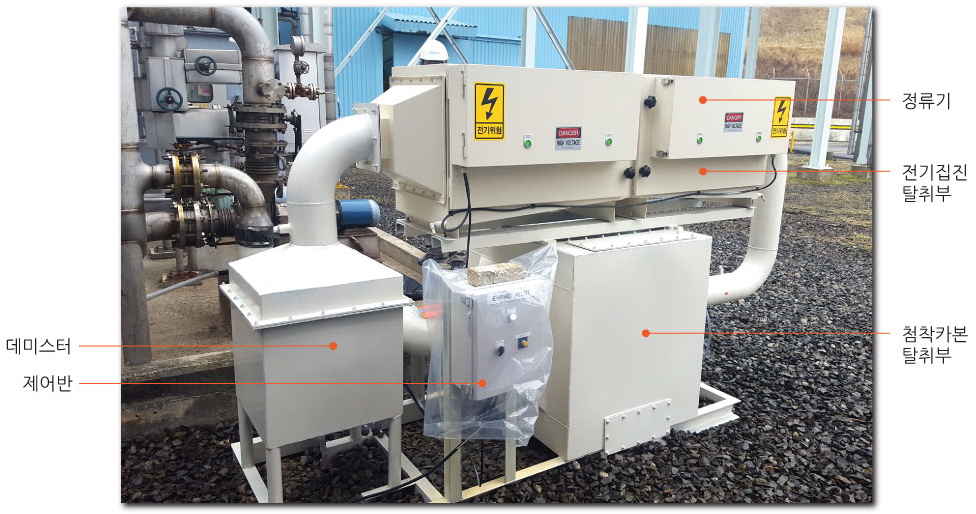

PILOT Test 장치2

PILOT Test 장치2

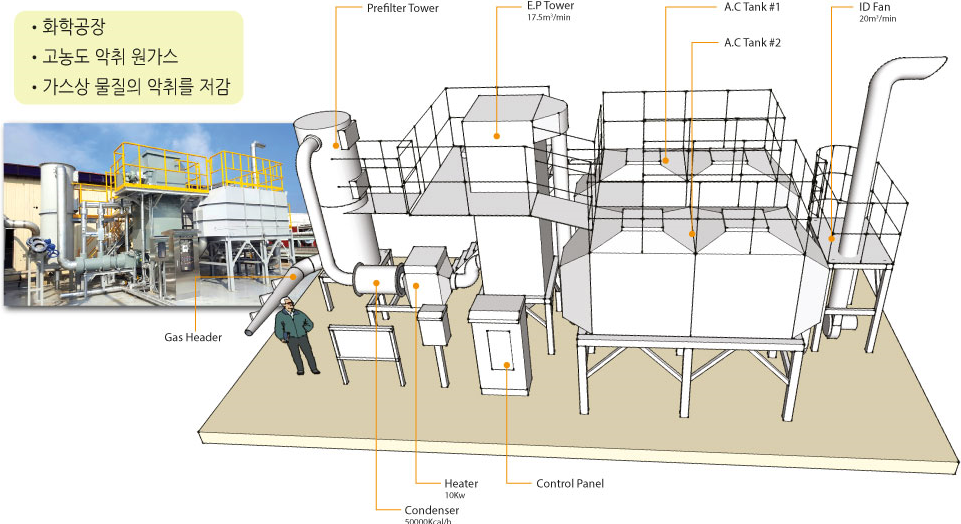

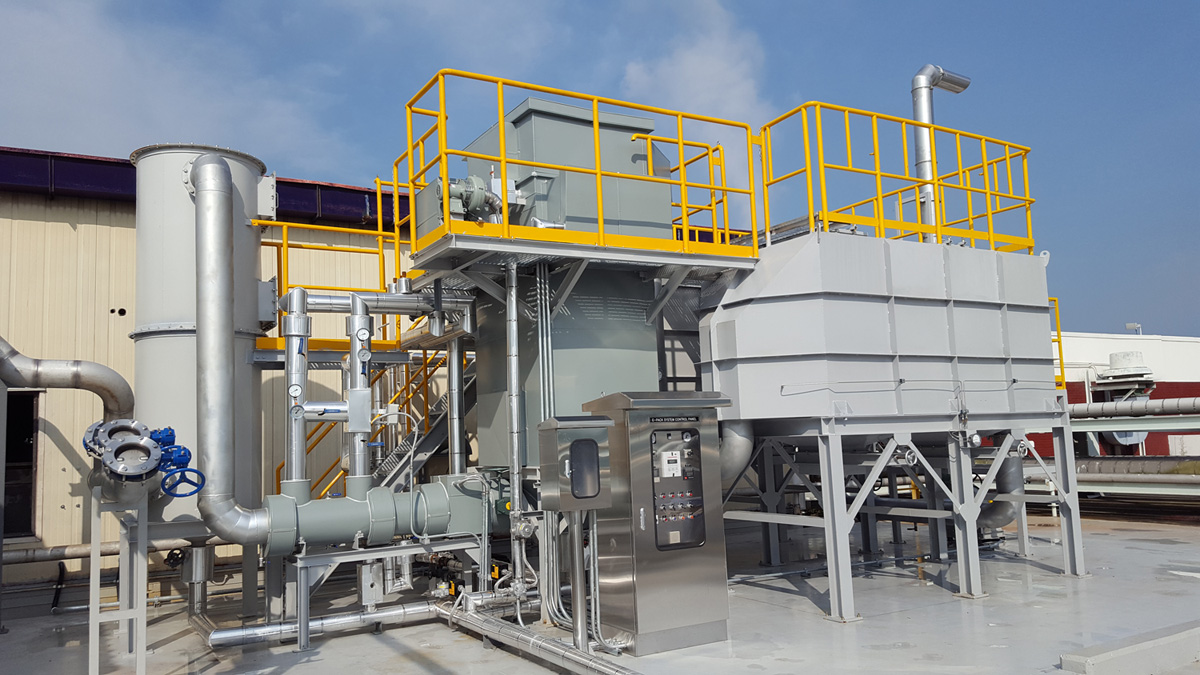

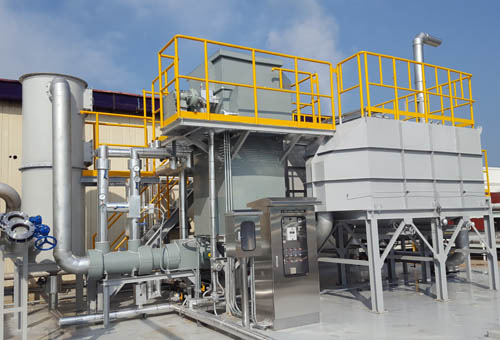

oo 화학공장 설치사례 - 2016년 7월

oo 화학공장 설치사례 - 2016년 7월

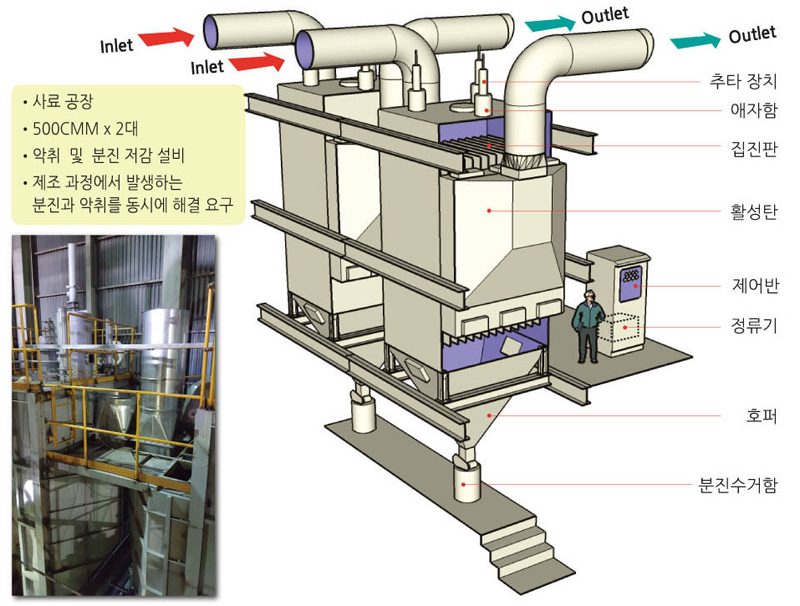

oo 사료공장 설치사례 2015년 12월

사료공장 설치사례 2015년 12월

기타 설치사례

업체명 위치 설치년도 설치규모 설치목적
CJ푸드빌 충북음성 2017.7 150CMM*2 원두 로스팅 분진 및 악취 저감
쿠라레이코리아 울산 2016.9 150CMM 화학공장 악취제어
농협사료 울산시 2015.7 500CMM*2 비료공장 분진 및 악취 저감
LG 하우스 경기도 의왕 2014.6 150CMM*6 고분자 분말 악취, VOCs 제어
한양써키트 경기도 시흥 2013.11 600CMM*2 도금, 전자회로기판 분진, 악취
동성 염색 대구시 2013.10 450CMM 염료 악취 및 원단 분진 저감
파워로직스 충북 오창 2012.6 1500CMM*2 PCM천공라인 분진 제거
삼립식품 경기도 시흥 2012.5 850CMM 곡물, 배합시 분진, 발효시 악취

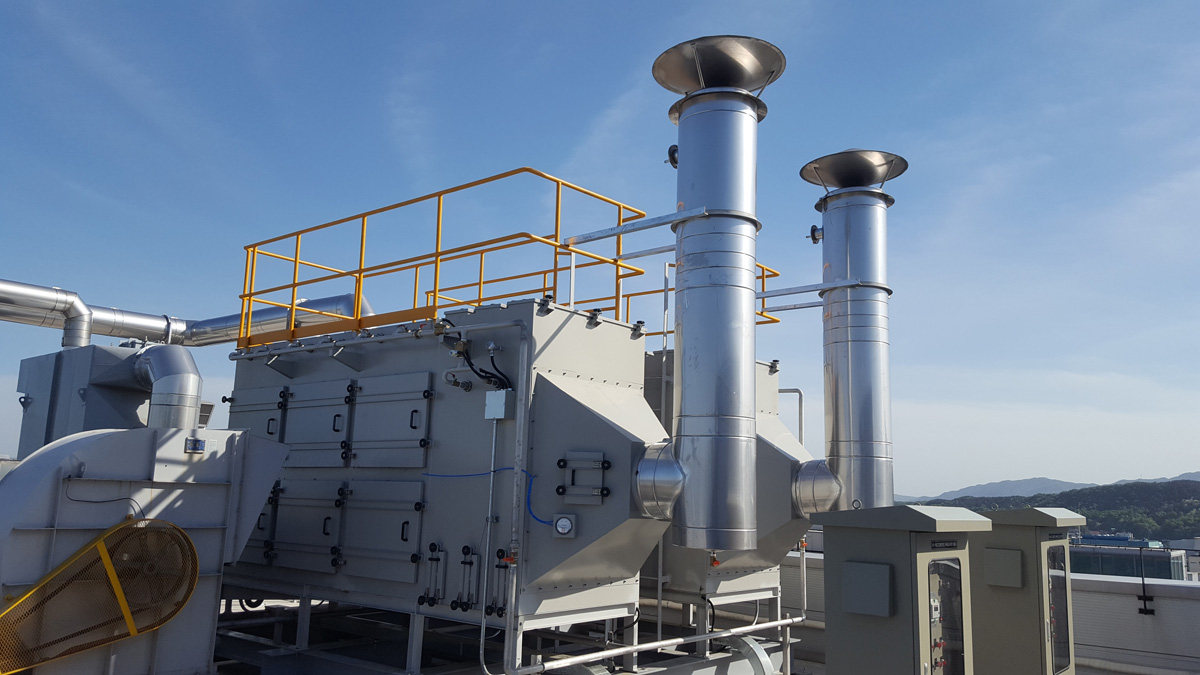

설치사례사진

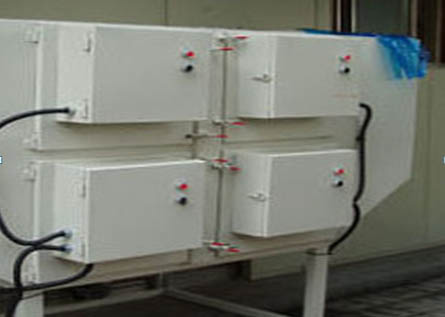

  • 설치사진 - OO코리아
    OO코리아

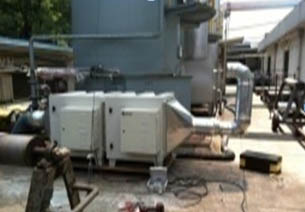

  • 설치사진 - OO써키트
    OO써키트
  • 설치사진 - OO화학
    OO화학

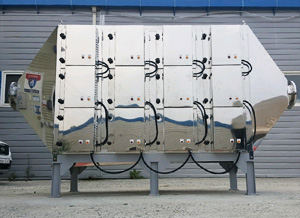

  • 설치사진 - OO하우시스
    OO하우시스

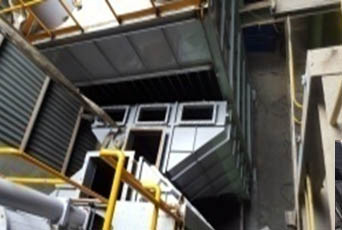

  • 설치사진 - OO사료
    OO사료
  • 설치사진 - OO산업
    OO산업

특허취득

탈취집진장치 특허

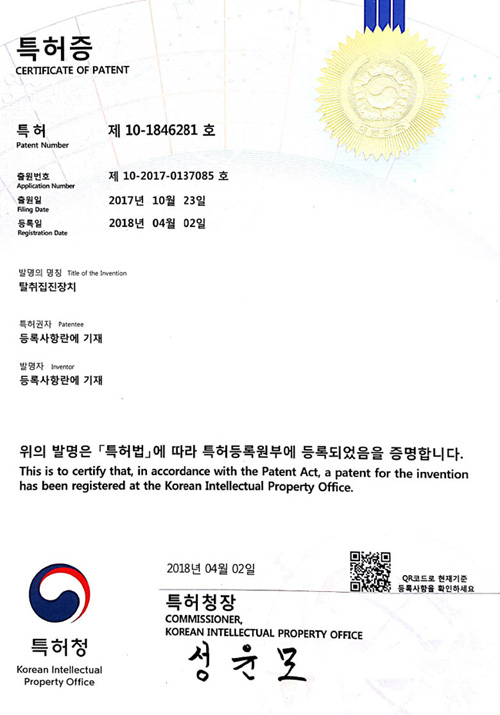

[특허증] 탈취집진장치
