대기오염방지설비

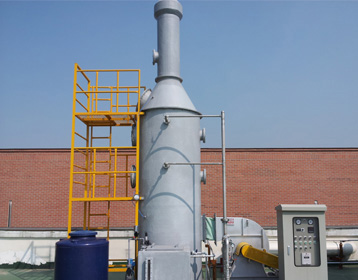

세정식집신설비(WET SCRUBBER)
보통 습식 집진 장치라고 하는데 유해가스 및 화학물질 처리용으로 액적, 액막, 기포등에 의해 함진가스를 세정하여 입자에 부착, 입자 상호간의 응집을 촉진시켜 직접 가스의 흐름으로부터 분리시키는 장치이다. 습도가 높거나 입자가 큰 먼지 등에 적합하다
포집원리
액적에 입자가 충돌하여 부착 --> 미립자 확산에 의한 입자간 응집 --> 배기가스의 증습에 의한 입자간 응집 --> 입자를 핵으로 증기의 응결 및 응집성 촉진 --> 액막, 기포에서 입자가 접촉하여 부착.
※ 사용되는 액체는 주로 물(Water)이지만, 오염원에 따라 선택하여 사용한다. 최종적으로 Mist가 인근지역으로 비산되는 것을 방지하기 위하여 Demister를 설치하는 것이 좋다.
처리방식에 의한 분류
세정 집진 장치는 크게 나누어 유수식, 가압수식, 회전식으로 분류된다.유수식 : 집진기 내에 일정량의 액체를 채워 놓고, 처리가스를 유입시켜 함진가스를 세정하는 방식. 보유액은 순환시키기 때문에 보충량이 적은 것이 특징이다. 압력 손실은 120∼200mmH2O이고,포집 입자는 1∼100㎛에 적합하다
- 가압수 : 액체를 가압, 공급하여 함진가스를 세정하는 방식으로 각종 Scrubber, Packing tower, Spray tower 등이 있으며, 일반적으로 집진 효율이 가장 높은 수직형 Scurubber을 주로 사용한다.
- 회전식 : 송풍기의 회전을 이용하여 물방울, 수막기포를 형성하여 세정하는 방식.
특징
- 유지, 보수비가 적게 든다.
- 설치 후 기계적 안전도가 우수하다
- 급수조절이 용이하다
- 경우에 따라 건물 내부에 설치 할 수도 있어 동파방지의 효과를 누릴 수 있다.
- 배출가스의 검사작업이 용이하다.
- 유해가스와 분진의 동시처리가 가능하다
- 고온으로 발생되는 배기가스의 처리가 용이하다
- 구조가 간단하여 처리가스량에 대한 고정면적이 작다.
- 조작이 간편하여 연속운전이 가능하며, Dust의 온도, 습도, 가스의 종류에 대한 영향이 작다
적용분야
- 01반도체산업의 각종 유해가스 제거용
- 02화학반응설비의 유해가스 제거용
- 03철강공업의 분진 및 가스 제거용
- 04섬유공업의 가스 제거용
- 05펄프, 종이 제조업의 유해가스 제거용
- 06폐수처리장 악취 제거용
- 07각종 공해처리분야 세정용
- 08용해성 악취물질 세정용.
