폐수처리설비

초미세 산소기포발생장치 (Micro Bubble Diffuser)

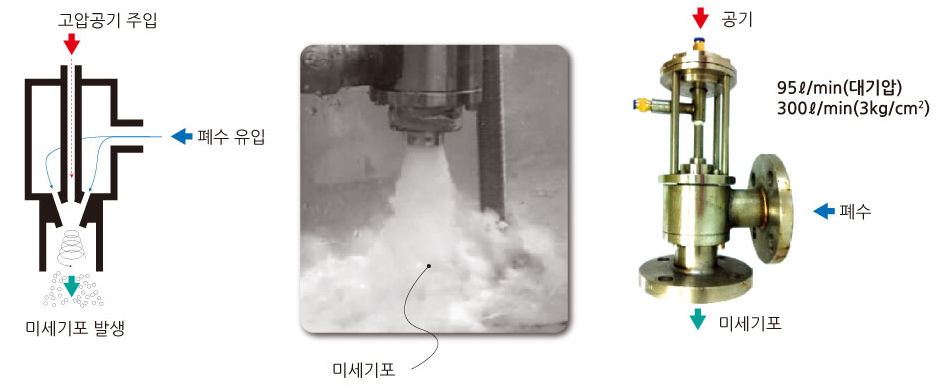

MBD의 원리 및 외형

폐수가 유입되어 노즐을 통과하면서 고속의 회전력이 생기고 끝단에 진공압이 생성되어 다량의 공기를 흡입, 믹싱하여 미세기포를 발생시킨다.
MBD의 원리 및 외형
초미세기포 발생장치(MBD)

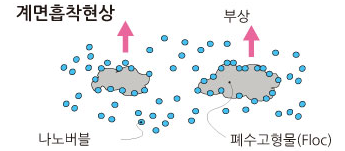

Micro bubble은 폐수 내 고형물질을 물(액체)과 분리하는 계면흡착현상을 적용하여 수질 속 오염물질(SS, Colloid, T-S, T-N)을 수면으로 부상시켜 수질 오염을 억제 할 수 있는 부상 시스템
기포는 물속에서 상승하여 표면에서 파열하지만, 미세기포는 압력에 의해 그 형태를 유지하고 부상하면서 다양한 에너지를발생시키며 천천히 소명
기포의 크기가 작을수록 효율 극대화
  • 기포 작을수록 부착효율 상승
  • 고액 분리 부상 속도가 빨라짐
  • 분리효율 증가
  • 미세기포의 수중 체류시간 유지

기존 폭기시스템과 비교

  • 산소용해율

    35%의 높은 산소용해효율. (기존 산기관 방식은 5~10%)

  • 부숙기간

    10~15일 이내 완전 부숙. 3~5배 단축

  • 설치면적

    기존 방식의 폭기조보다 약 4배이상 축소가능

  • 공사비용

    면적이 줄어 토목공사비가 획기적으로 절감

  • 유지관리

    유지보수 및 관리비용 거의 없음

  • 제작설치

    간결한 시스템으로 설치 및 관리가 용이

MBD 종류 및 제원

구분 Type A Type B Type C
수압 (kg/㎠) 수두 (m) 풍압 (kg/㎠) Type A Type B Type C
2.2 4.5 0.0 (atm) 115/230
0.5:1
98/180
0.53:1
184/164
1.12:1
공기(ℓ/분)/순환수(ℓ/분)/
공기량:수량
3.0 280/230
1.27:1
300/180
1.67:1
315/164
1.92:1
공기(ℓ/분)/순환수(ℓ/분)/
공기량:수량

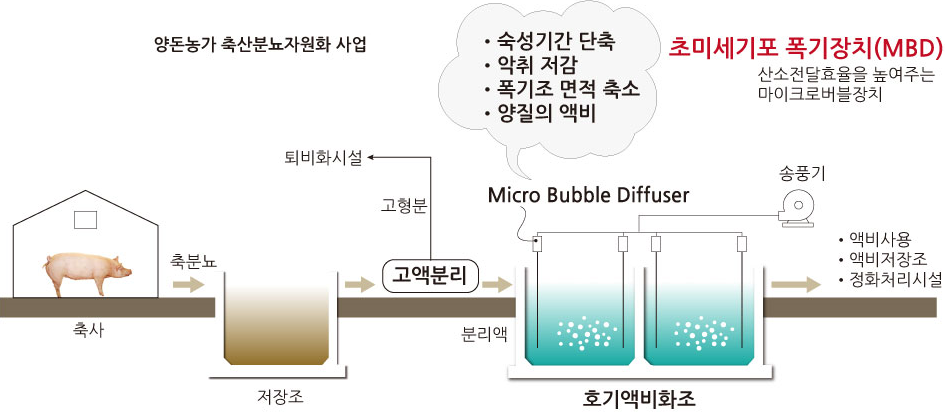

축산폐수의 호기액비화에 적용

축산폐수의 호기액비화에 적용

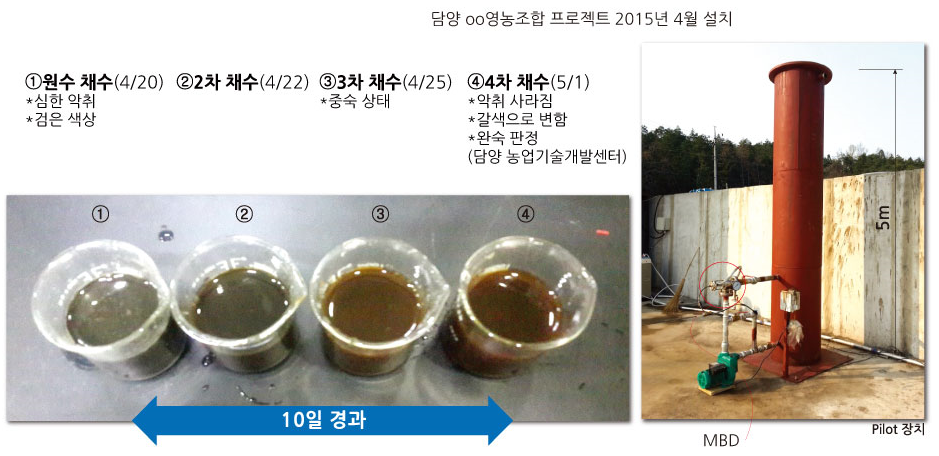

파일럿장치에 의한 부숙정도비교

파일럿장치에 의한 부숙정도비교

고농도 산업폐수처리 기술개발

  • 주관 : 현대 기아자동차 환경기술 연구소 2012
  • 시험장소 : 기아자동차 화성 공장 페절삭유 처리장
  • 연구내용 : 고농도 폐수처리 기술개발, 미세기포를 이용한 절삭폐수 오일 분리 처리 기술 개발
고농도 산업폐수처리 기술개발

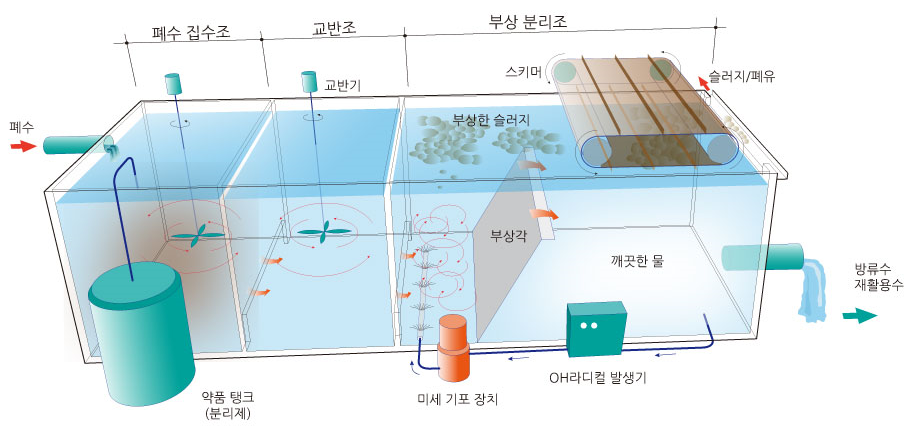

미세기포장치로 고액부상분리하여 OIL 및 슬러지 등을 제거하고 산소를 발생, 공급하여 용존 산소를 증대하고 또한 OH라디컬을 발생하여 부패방지, 냄새제거, 살균, 수질정화 등 작업장 환경을 개선한다.
  • 처리수 수질 개선 : COD 10% , 노말핵산 50%
  • 기존 공정의 큰 변경없이 설치/운전/관리 가능
  • 처리시간의 단축 25~50%(운전 비용 절감)
  • 초미세 기포 장치 적용 時 약품 사용량 절감 : 20%

MBD (미세기포장치)의 적용범위

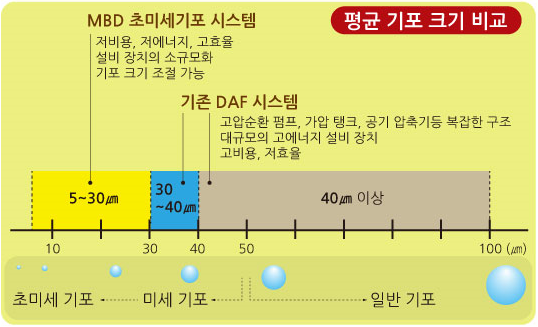

평균기포크기비교 호기액비화에 적용
01산업분야
  • 하수 종말 처리장, 각종 오폐수 처리
  • 공장 폐수, 농축산폐수, 생활폐수
  • 산업폐수처리의 부상분리 촉진
  • 반도체 세척 및 유해물질 흡착
02수질 정화
  • 골프장 연못, 생태 연못, 호수 하천
  • 빗물 및 중수도 처리
  • 폐쇄수역 수질정화, COD, BOD 저감
  • 인공폭포, 워터파크, 수영장
03농업분야
  • 친환경 농법, 유기농 재배, 속성 재배
  • 생선, 야채 세정 및 멸균 신선도 유지
  • 과일, 야채 농산물 농약잔유물 제거
  • 수경 재배수 액비절감, 생장 촉진
04수산분야
  • 해수, 담수어 수조의 용존산소 유지
  • 양식어 성장 촉진
  • 바이러스 등 멸균으로 품질 고급화

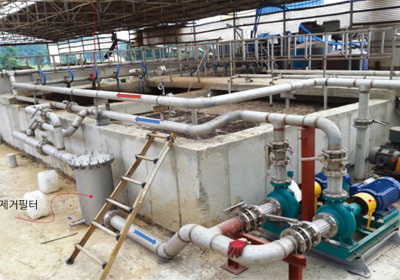

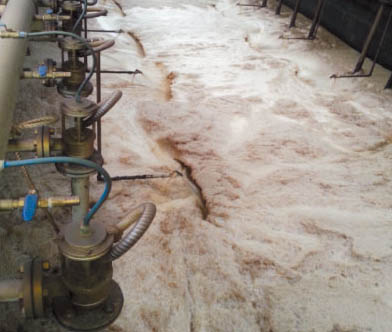

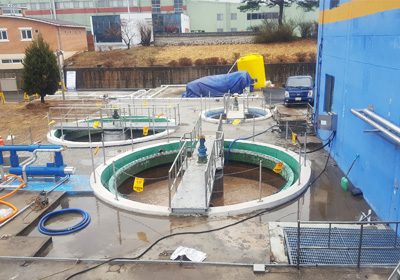

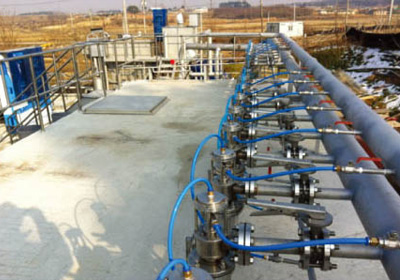

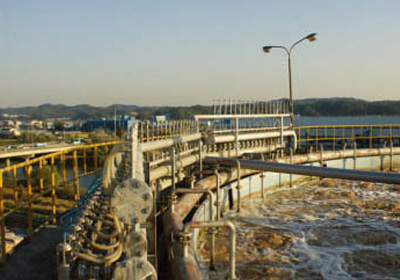

설치사례

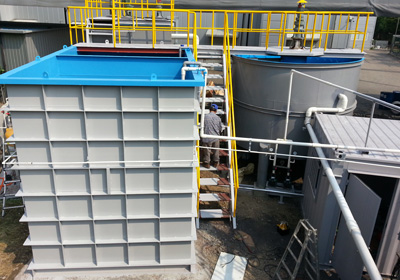

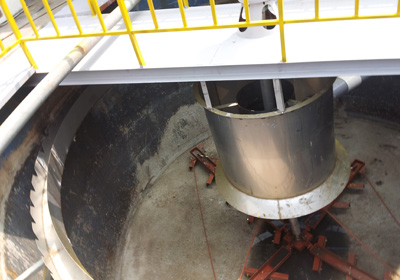

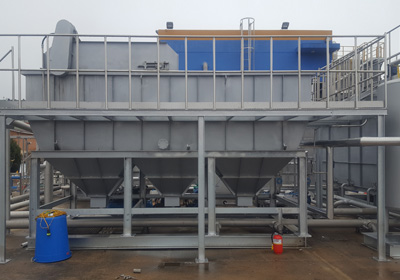

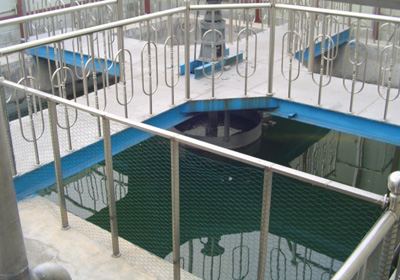

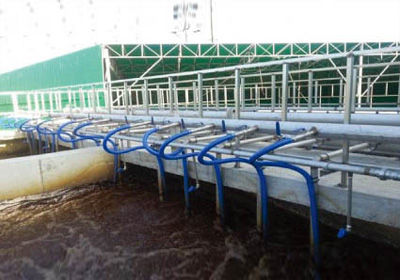

  • 설치사진
  • 설치사진
  • 설치사진
  • 설치사진
  • 설치사진
  • 설치사진
  • 설치사진
  • 설치사진
  • 설치사진
